JGD-SF 型雙球體可曲撓橡膠接頭產品介紹 JGD-SF 型雙球體可曲撓橡膠接頭又稱作橡膠軟連接、橡膠彈性接頭、管道減震器、避震喉、軟接頭、減振器等。是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭，可曲撓橡膠接頭有單球橡膠接頭、雙

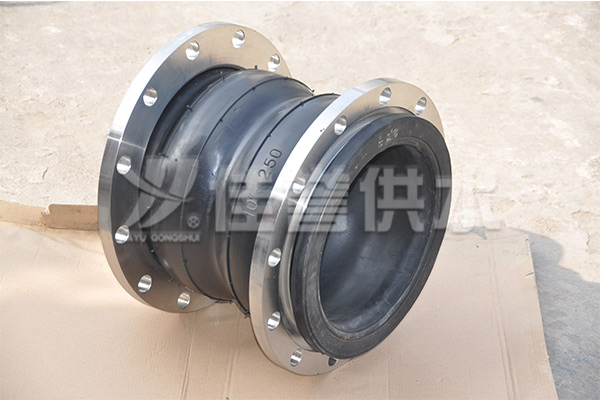

JGD-SF 型雙球體可曲撓橡膠接頭產品介紹
JGD-SF 型雙球體可曲撓橡膠接頭又稱作橡膠軟連接、橡膠彈性接頭、管道減震器、避震喉、軟接頭、減振器等。是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭，可曲撓橡膠接頭有單球橡膠接頭、雙球橡膠接頭、異徑橡膠接頭。
JGD-SF 型雙球體可曲撓橡膠接頭性能特點
1、可曲撓雙球橡膠接頭體積小、重量輕、彈性好、安裝維修方便。
2、可曲撓雙球橡膠接頭安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。
3、可曲撓雙球橡膠接頭工作時可降低結構傳遞噪音，吸振能力強。
4、我公司自主的內無縫高壓橡膠接頭，在耐高溫、耐酸堿、耐油的管道中更有效地防止了腐蝕性介質對橡膠接頭內壁的侵蝕，提高了使用壽命。
JGD-SF 型雙球體可曲撓橡膠接頭適用范圍
由于JGD-SF 型雙球體可曲撓橡膠接頭具有良好的綜合性能，所以它廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。
技術參數：
|
型號?項目??
|
JGD-1?
|
JGD-2?
|
JGD-3
|
|
|
工作壓力Mpa（kgf/cm2）
|
1.0（10)
|
1.6（16）
|
2.5（25）
|
|
|
爆破壓力Mpa（kgf/cm2）
|
2.0（20）
|
3.0（30）
|
4.5（45）
|
|
|
真空度kpa（mm/Hg）
|
53.3（400）
|
86.7（650）
|
100（750）
|
|
|
適用溫度℃?
|
-15℃~+115℃特殊可達-30℃~+250℃）?
|
|||
|
適用介質?
|
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等
|
|||
|
`公稱通徑
|
長度Lmm
|
法蘭厚度b(mm)
|
螺栓數n
|
螺栓孔直徑Domm?
|
螺栓孔圓直徑D1mm
|
軸向位移
|
橫向位移
|
偏轉角度（a1+a2）
|
||
|
DN
|
英寸
|
伸長
|
壓縮
|
|||||||
|
40
|
1.5
|
165
|
18
|
4
|
18
|
110
|
10
|
20
|
20
|
30
|
|
50
|
2
|
165
|
20
|
4
|
18
|
125
|
10
|
20
|
20
|
30
|
|
65
|
2.5
|
175
|
20
|
4
|
18
|
145
|
10
|
20
|
20
|
305
|
|
80
|
3
|
175
|
20
|
8
|
18
|
160
|
10
|
20
|
20
|
30
|
|
100
|
4
|
225
|
22
|
8
|
18
|
180
|
15
|
30
|
25
|
30
|
|
125
|
5
|
225
|
22
|
8
|
18
|
210
|
15
|
30
|
25
|
30
|
|
150
|
6
|
225
|
24
|
8
|
23
|
240
|
15
|
30
|
25
|
30
|
|
200
|
8
|
325
|
24
|
8
|
23
|
295
|
20
|
40
|
30
|
30
|
|
250
|
10
|
325
|
26
|
12
|
23
|
350
|
20
|
40
|
30
|
30
|
|
300
|
12
|
325
|
26
|
12
|
23
|
400
|
20
|
40
|
30
|
30
|
|
350
|
14
|
325
|
26
|
16
|
23
|
460
|
20
|
40
|
30
|
30
|
|
400
|
16
|
325
|
26
|
16
|
25
|
515
|
20
|
40
|
30
|
30
|
|
450
|
18
|
325
|
28
|
20
|
25
|
565
|
25
|
45
|
30
|
30
|
|
500
|
20
|
350
|
28
|
20
|
25
|
620
|
25
|
45
|
30
|
30
|
|
600
|
24
|
350
|
30
|
20
|
30
|
725
|
25
|
45
|
30
|
30
|
| 注： 1、特殊要求可按用戶圖紙制作，法蘭標準采用GB/T9115.1-2000,球體可做丁晴橡膠，三元乙丙，氯丁橡膠等材質。 2、懸空給水使用DN200以上產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。 3、用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭。 4、?DN40-600??PN=1.6Mpa??2?DN40-200??PN=2.5Mpa |
||||||||||
