? ? ?在有壓輸水管道和水力發電有壓引水管道中，為了防止水錘危害，常需設雙向調壓塔等水錘防裝置。理論和大量的工程實際證明，雙向調壓塔在所有的水錘防護裝置中是有效、可靠的，然而雙向調壓塔在工程應用中也存在一個致命的缺點，及其高度必須高于等于其設置處管道的高水壓線。

? ? 如果管道壓力不高，則一般無需設雙向調壓塔，如果管道壓力很高，需設置雙向調壓塔，但此時水壓線很高，故雙向調壓塔也很高，?？蛇_幾十米甚至數百米，這就使工程造價高昂，運行管理負擔加重，與周?chē)h(huán)境很難協調，構筑物本身安全也很難得到保障。

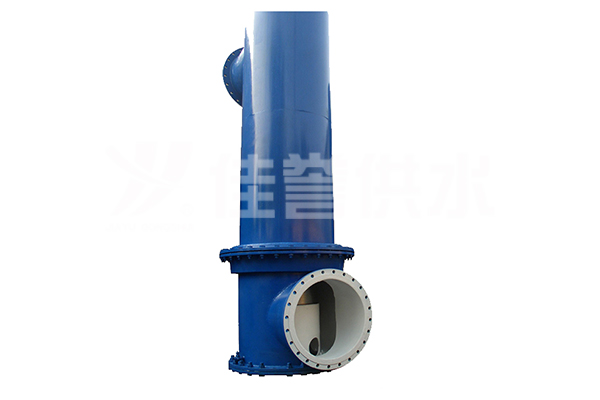

箱式雙向調壓塔工作原理

? ? ?箱式雙向調壓塔就是普通雙向調壓塔的改進形式，它所具有的特點是：在水錘防護性能上幾乎完全等同于普通雙向調壓塔，但高度可大幅降低，一般為4～10m即可，從而擴大了雙向調壓塔的使用范圍，降低工程造價。

? ? ? 箱式雙向調壓塔的調壓方式是在其活塞上部承受箱內水深的壓力，活塞下部承受管道壓力，活塞上部面積大，下部面積小，且其面積的比值根據箱式調壓塔的水深即高度要求和管道內壓的大小決定。在正常運行時，管道內壓等于或小于其大設計水壓，活塞上部總壓力大于或等于管道對活塞下部的總壓力，活塞靜止不動，被壓在閥座上，并保持活塞與閥座間的密封。

? ? ? 當管道內產生水錘時，管道內壓大于大正常運行設計壓力，管道對活塞下部的內水總壓力大于水箱內水對活塞上部的總壓力，從而使活塞向上運行，管道內水從活塞上的導流孔流進水箱，并從水箱溢流管流出，從而起到泄壓的作用；當管道壓力恢復正常，即等于或小于大正常運行水壓時，活塞下移復位，重新封住閥座不使管內水外流；當管道內出現負壓時，活塞下部的單項密封板開啟，使箱式調壓塔內的水注入管道，消除可能出現的斷流空腔，以預防和消除斷流彌合水錘。

? ? ? 箱式雙向調壓塔之所以能把普通雙向調壓塔的高度降低，而功能保持不變，關鍵采用了上下不等面積活塞增壓的原理。雖然箱式雙向調壓塔內的壓強遠小于管道內的壓強，但由于F=PS，而活塞的上部面積遠大于下部面積，活塞受力依然可以達到平衡。這樣P1*S1與P2*S2兩個值的大小決定箱式調壓塔的動作狀態，箱式雙向調壓塔的有效高度就決定于活塞上下面積的比值。
